斷路器的選用，應根據具體使用條件選擇使用類別，選擇額定工作電壓、額定電流、脫扣器的整定電流等參數，參照產品樣本提供的保護特性曲線選用保護特性，并需對短路特性和靈敏系數進行校驗。深圳卓航自動化科技帶您深入了解斷路器的選擇和使用。
斷路器的分類

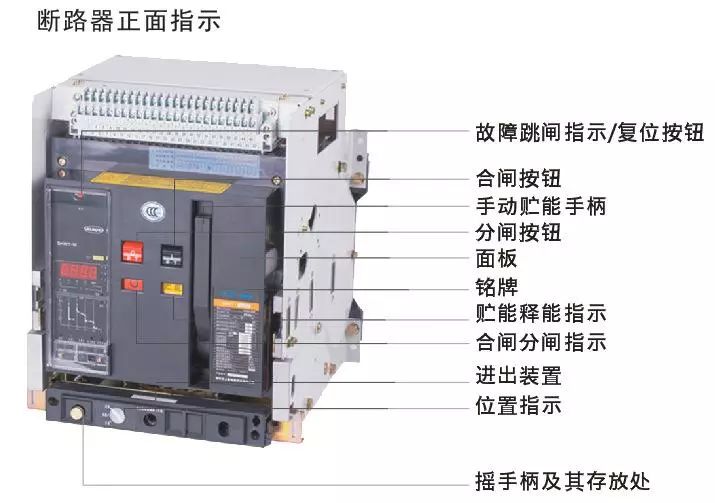

（1）框架式斷路器（ACB）

框架斷路器也稱為多功能式斷路器，其所有零件都裝在一個絕緣的金屬框架內，常為開啟式，可裝設多種附件，更換觸頭和部件較為方便，多用在電源端總開關。過電流脫扣器有電磁式，電子式和智能式脫扣器等幾種。斷路器具有長延時、短延時、瞬時及接地故障四段保護，每種保護整定值均根據其殼架等級在一定范圍內調整。框架斷路器適用交流50Hz，額定電壓380V、660V，額定電流為200A-6300A的配電網絡中,主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路，單相接地等故障的危害，該斷路器具有多種智能保護功能，可做到選擇性保護。在正常的條件下，可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50Hz電壓380V 的網絡中可用作保護電動機的過載和短路?？蚣苁綌嗦菲鬟€經常應用于變壓器400V側出線總開關、母線聯絡開關、大容量饋線開關和大型電動機控制開關。

（2）塑殼式斷路器（MCCB）

塑殼式斷路器也被稱為裝置式斷路器，其接地線端子外觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑料外殼內。輔助觸點，欠電壓脫扣器以及分勵脫扣器等多采用模塊化，結構非常緊湊，一般不考慮維修，適用于作支路的保護開關。塑殼斷路器通常含有熱磁跳脫單元，而大型號的塑殼斷路器會配備固態跳脫傳感器。塑殼式斷路器過電流脫扣器有電磁式和電子式兩種，一般電磁式塑殼斷路器為非選擇性斷路器，僅有長延時及瞬時兩種保護方式；電子式塑殼斷路器有長延時、短延時、瞬時和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。 塑殼式斷路器一般用于配電饋線控制和保護，小型配電變壓器的低壓側出線總開關，動力配電終端控制，也可用于各種生產機械的電源開關。

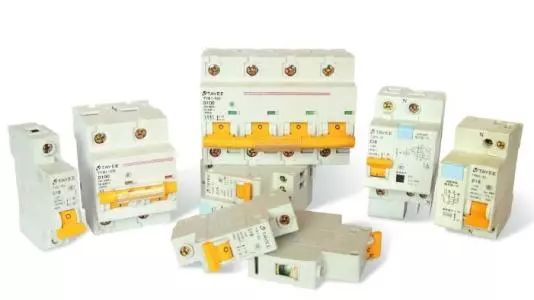

（3）微型斷路器（MCB）

微型斷路器是建筑電氣終端配電裝置引中使用最廣泛的一種終端保護電器。用于125A以下的單相、三相的短路、過載、過壓等保護，包括單極1P，二極2P、三極3P、四極4P四種。微型斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。其主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。在民用建筑電氣設計中，微型斷路器主要用于線路的過載、短路、過電流、失壓、欠壓、接地、漏電、雙電源自動切換及電動機的不頻繁起動時的保護、操作等用途。本公司致力于施耐德斷路器的代理和銷售，歡迎聯系深圳卓航自動化科技！歡迎垂詢施耐德斷路器。
