安全保護器

堅固而纖細的機身

為了保護鏡頭面以防受到?jīng)_擊，采用雙緩沖器結構。





?通過雙緩沖器結構保護檢測面
?充分而可靠的堅固性
?實現檢測距離為 15 m 的強大功能 *GL-RF型為10 m

充分保護檢測面



依靠雙緩沖器結構，可完全避免 ?17 mm以上的工件與鏡面之間的碰觸。

耐沖擊、厚實而堅固的外殼

采用平均厚度為 3 mm 的堅固鋁殼。
可免受撞擊工件和跌落工具等帶來的各種沖擊。





敲擊、撞擊





跌落、載放





踩踏、蹬踢

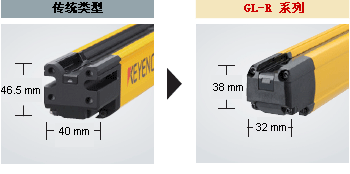

結構堅固，機身纖細（與本公司產品相比較）



比原來面積縮小了 33%

在保持堅固性的同時，也節省了空間。

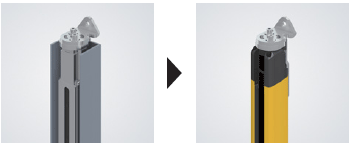

無需護套



加固光柵在沒有 L 型和 U 型護套的情況下也可使用。可削減設置和維護時的工作量。

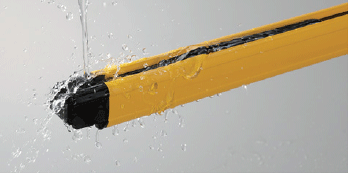

外殼防護級 IP65/IP67



主體外殼防護級符合基于 IEC/JIS 標準的IP65/IP67 規范?？捎糜诟鞣N環境。
[IP65] 防噴射型
[IP67] 防水型

可供選擇的簡化配線系統 : 單線系統

僅將接收器配線至控制面板。配線工作量縮減為原來的1/3。

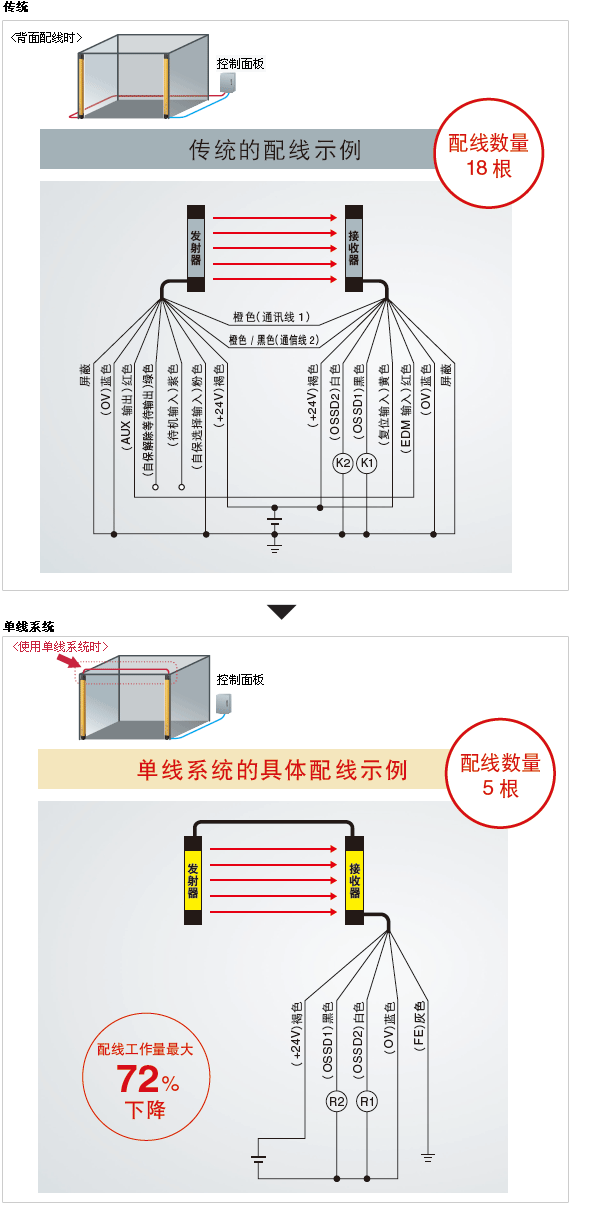

單線系統 [推薦在小型單個設備上使用]



?配線數量18 根 → 5 根
?配線工作量縮減為原來的 1/3



僅將接收器配線至控制面板

傳統



發射器和接收器各自配線至控制面板。





采用單線系統



使用單線配線，僅將接收器配線至控制面板。

單線系統的優點

[1] 發射器和接收器之間采用接頭連接進行配線，因而降低了配線錯誤的風險。
[2] 由于配線數減少，控制面板上端子板的寬幅也得以縮小。

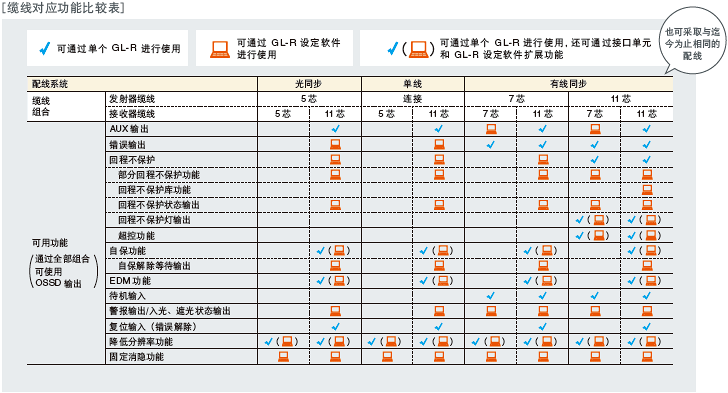

根據設備和用途，可選擇光同步、單線和有線同步



發射器和接收器可各自供電，從而大幅削減了配線工作量

傳統



迄今為止，連接同步線的步驟必不可少。





采用光同步系統



無需裝配同步線，配線變得簡單易行。

快速適配的安裝架

■ 3 方面實現快速安裝

1. 無需任何安裝架裝配作業



2.將安裝架插入背面軌道后，進行固定



3.可直接安裝在鋁框上







角度調整安裝架





直線型/L 型安裝架





省空間安裝架

各種狀態，一目了然

總長指示燈與數字顯示，清楚告知光柵的當前狀態并根據需要快速排除故障。

立刻知道光柵是否在工作

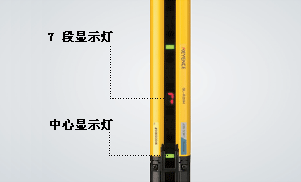

7 段&中心顯示燈



■ 7 段顯示燈

數字顯示清晰易辨，由于可顯示報錯時的內容，從而可削減修復和解決問題的工作量。 此外，還可用作回程不保護時的I/O 監視器掌握狀況。

■ 中心顯示燈

可立刻知道光柵是否在工作，從而防止不小心引起的遮光。此外，使用設定軟件可改變亮燈方式。

轉角鏡



通過使用隅角反射鏡，只需1套光柵設備即可以實施最大為4面的安全措施。這也進而削減了配線工作量，降低了成本。GL-R 系列的檢測距離達到 15 m，可覆蓋更廣的范圍。

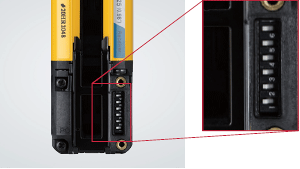

設定開關功能



[1] 使用光同步系統時的防止相互干擾功能

可防止 2 臺設備之間的相互干擾。

[2] 降低分辨率功能*

該功能可放大最小檢測物體的尺寸。在不使用設定軟件的情況下，最大可對 2 光軸進行無效化
* 成為單域模式。

[3] 中心顯示燈的綠色亮起 OFF 功能

可輕松節省電力。
